16 янв, 2015

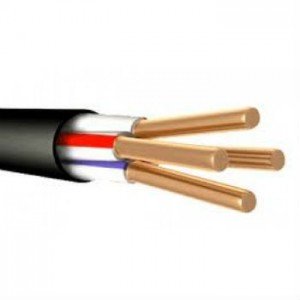

Как правильно коммутировать алюминиевые и медные провода
Соединение проводов – характерная составная часть любой электропроводки. Выполняются соединения обычно в распределительных коробках. В современных условиях, когда нагрузка на электросети постоянно возрастает, требования к коммутации проводов тоже растут, стремясь к повышению пожарной и электрической безопасности.
Кроме качественного прижатия проводов друг к другу, коммутация должна обеспечивать соответствие электрохимических свойств металлов, из которых изготовлены провода.
Причина несовместимости алюминия и меди
Алюминий – металл, который хорошо окисляется. На нем быстро образуется пленка окислов, имеющая повышенное электрическое сопротивление, так что при коммутации таких проводов снижается токопроводимость.
Если соединить медный провод с алюминиевым, ток при контакте должен будет преодолеть две пленки окислов с разными свойствами, что становится весьма сложным.

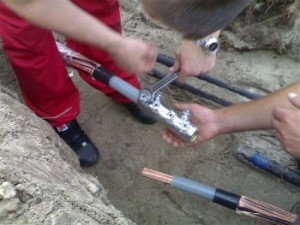

Поэтому если необходимо соединить медные провода с алюминиевыми на улице или в помещении, используются клеммники – специальные переходники. При соединении проводов на улице используются специальные изолирующие от окисления пасты, коммутация выполняется через промежуточную пластину, исключающую контакт алюминия с медью напрямую. Существуют различные конструкции самозажимных клеммников с пастой, специально предназначенные для соединения медных проводов с алюминиевыми в разных условиях и без дополнительного изолирования.
Если под рукой клеммника нет, провода между собой можно соединить болтом и гайкой, положив между ними шайбу для устранения прямого контакта. После затягивания болтового соединения его необходимо тщательно заизолировать.
Кроме качественного прижатия проводов друг к другу, коммутация должна обеспечивать соответствие электрохимических свойств металлов, из которых изготовлены провода.О том, что медные с алюминиевыми проводами напрямую соединять нельзя, знают, наверно, все, но, тем не менее, эта ошибка остается наиболее распространенной при электромонтажных работах.
Причина несовместимости алюминия и меди
Алюминий – металл, который хорошо окисляется. На нем быстро образуется пленка окислов, имеющая повышенное электрическое сопротивление, так что при коммутации таких проводов снижается токопроводимость.
На медных проводах тоже образуется пленка окислов, но ее сопротивление намного меньше, и на токопроводимость она почти не влияет.
Если соединить медный провод с алюминиевым, ток при контакте должен будет преодолеть две пленки окислов с разными свойствами, что становится весьма сложным.
Кроме того, если такое соединение находится во влажных условиях, то в соединении начинается процесс электролиза, появляются раковины, соединение начинает искрить, нагреваться, и растет опасность возникновения пожара.
Поэтому если необходимо соединить медные провода с алюминиевыми на улице или в помещении, используются клеммники – специальные переходники. При соединении проводов на улице используются специальные изолирующие от окисления пасты, коммутация выполняется через промежуточную пластину, исключающую контакт алюминия с медью напрямую. Существуют различные конструкции самозажимных клеммников с пастой, специально предназначенные для соединения медных проводов с алюминиевыми в разных условиях и без дополнительного изолирования.

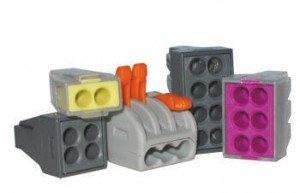

Клеммники самозажимные и винтовые имеют небольшие размеры, что облегчает их использование в распределительных коробках, где места немного.
Если под рукой клеммника нет, провода между собой можно соединить болтом и гайкой, положив между ними шайбу для устранения прямого контакта. После затягивания болтового соединения его необходимо тщательно заизолировать.
